UML

6 Klassendiagramm

Das Klassendiagramm zeigt Attribute und Methoden von Objekten einer objektorientierten Programmiersprache. Das Diagramm beschreibt auch die Beziehung zwischen Objekten wie Vererbung, Aggregation und Komposition.

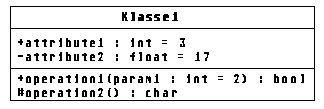

Das Klassensymbol hat drei Bereiche.

Der Name der Klasse.
Die Attribute der Klasse. Ein Attribut wird aufgeführt, indem zuerst die Sichtbarkeit angegeben wird, gefolgt von dem Namen, einem Doppelpunkt, dem Typ, einem Gleichheitszeichen und dem Defaultwert.
Die Operationen (Methoden) der Klasse. Eine Methode wird aufgeführt, indem zuerst die Sichtbarkeit angegeben wird, gefolgt von dem Namen, in Klammern die Parameterliste, einem Doppelpunkt und der Rückgabetyp

Folgende Sichtbarkeiten stehen zur Verfügung:

+: public
#: protected
-: private
