UML

5.2 Signale

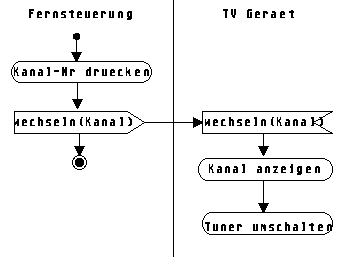

Auch das Versenden und Empfangen von Signalen läßt darstellen. In dem Beispiel sendet die Fernsteuerung das Signal "wechseln(Kanal)" an das TV-Gerät. Hinter den Signalen kann jee Form der asynchronen Kommunikation stehen, also z.B. auch der Nachrichtenaustausch mit der GEM Messagequeue. Um zu verdeutlichen, wer für welche Aktivitäten verantwortlich ist, kann das Diagramm wie oben gezeigt in Schwimmbahnen (swimlane) unterteilt werden.
