UML

8 Statusdiagramm

Das Statusdiagramm beschreibt Automaten (state machines). Der Automat kann nach dem Empfang eines Signals in einen anderen Zustand übergehen und eine Aktion (Transition) ausführen.

Ein Zustand eines Automaten kann in einem Rechteck mit runden Ecken beschrieben werden. Über der Linie steht der Name des Zustandes, darunter stehen Ereignisse (Events) gefolgt von einem Schrägstrich und einer Aktion. Ein Ereignis kann z.B. Entry für den Eintritt in diese Zustand, Exit für das Verlassen des Zustands oder auch do für eine Aktion während des Zustands sein. Nach dem Ereignis kann in eckigen Klammern auch noch eine Bedingung (guard) für die Aktion angegeben werden.

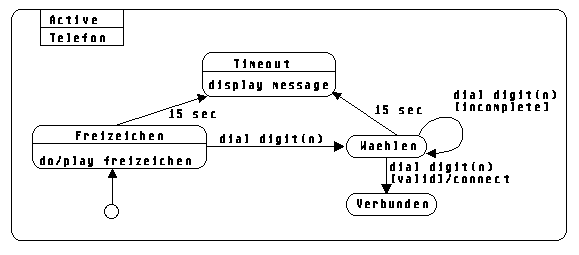

Das Statusdiagramm enthält nun alle möglichen Zustände mit den möglichen Übergängen. Der kleine Kreis ist der Startpunkt, mögliche Übergänge zwischen Zuständen sind die Pfeile. Der Pfeil trägt als Beschriftung das Signal bzw. Ereignis, das diesen Zustandswechsel auslöst. Zusätzlich kann in eckigen Klammern eine Bedingung (guard) angegeben werden.

English version not yet available.

Änderungen und Irrtümer vorbehalten. Letzte Änderung:
14 September 2001.
