UML

3 Anwendungsfalldiagramm

Das Anwendungsfalldiagramm beschreibt das Verhalten eines Systems. Es enthält eine Sammlung von Aktionen des Systems und wird bei der Erstellung der Requirements benutzt.

Anwendungsfalldiagramme werden bei der Erstellung von

Use Cases

benutzt.

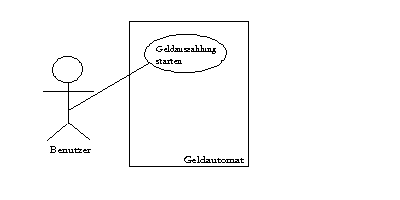

Der Kasten stellt das System dar. Außerhalb wird der Aktor, der eine Aktion anstößt, als Strichmännchen dargestellt. In einer Blase innerhalb des Systems werden die einzelnen Anwendungsfälle dargestellt. Jeder Use Case ist eine eigene Blase. Eine Linie vom Aktor zu einem Use Case zeigt, welchen Anwendungsfall dieser Aktor anstößt.

3.1 <<include>>-Beziehung
3.2 <<extend>>-Beziehung
3.3 Generalisierungs-Beziehung
